Définition du produit

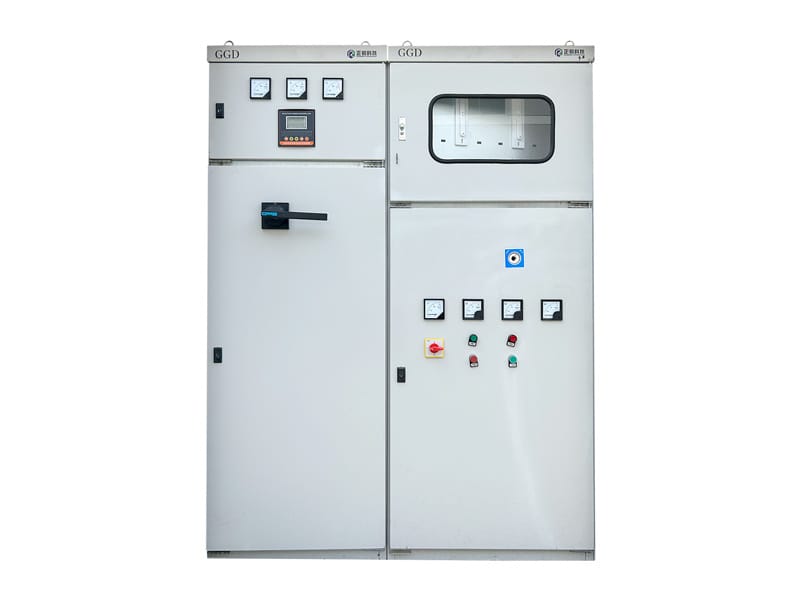

L'armoire de distribution électrique basse tension de la série GGD est un nouveau type d'armoire de distribution électrique basse tension conçue selon les principes de sécurité, d'économie, de rationalité et de fiabilité. Elle convient à l'équipement de distribution d'énergie des systèmes électriques triphasés AC 50~60Hz, tension AC inférieure à 690V, et tension nominale jusqu'à 3150A. Le produit présente les caractéristiques suivantes : pouvoir de coupure élevé, bonne stabilité thermique, schéma électrique flexible, combinaison pratique, forte praticabilité, niveau de protection élevé, structure novatrice, etc.

Convient aux centrales électriques, aux sous-stations, aux usines, aux entreprises industrielles et minières, aux zones résidentielles et à d'autres endroits.

Principaux paramètres techniques des produits

Tension d'isolation nominale

660V(1000)V

Tension nominale de fonctionnement

380V、660V

Courant de travail maximal du bus principal

5000A

Courant de travail maximal du bus principal

100kAIs

Courant de crête admissible nominal du bus principal

220kA/0,1s

Courant de crête admissible nominal du bus principal

1000A

Barre de distribution Barre verticale Courant de pointe

Type standard

105kA [max/0,1s

Renforcé

176kA (max)/0,1s

Arguments de vente et avantages

Rompant avec l'ancienne forme de structure du produit, le cadre de base est une structure d'assemblage combinée, l'utilisation d'une connexion fixe à vis, le cadre et les portes, les panneaux sont phosphatés après une pulvérisation de polyester orange, les parties non pulvérisées sont galvanisées et passivées, le niveau de protection de la coque est IP30. La ligne commune GGD dans la ligne pour le haut et le bas dans la ligne, peut également être conçue comme gauche et droite dans la ligne, la conception du schéma électrique est flexible, la structure raisonnable.
