Définition du produit

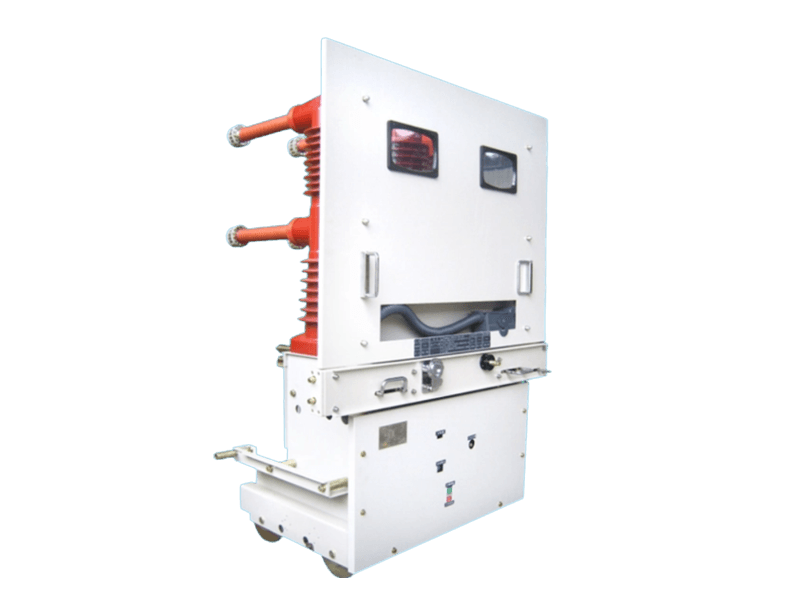

Le disjoncteur à vide AC haute tension intérieur ZN85-40.5 est adapté à l'armoire électrique triphasée AC 50Hz, tension nominale de 40,5kV, pour les entreprises industrielles et minières, les centrales électriques et les sous-stations en tant que courant de charge divisé, courant de surcharge, courant de défaut, et pour une utilisation fréquente du site. Les disjoncteurs doivent être conçus, fabriqués et inspectés conformément à la norme GB/T 1984 et aux normes pertinentes.

Conditions normales d'utilisation

1. La température ambiante n'est pas supérieure à 40 ℃, ni inférieure à -10 ℃ (stockage et transport autorisés à -30 ℃).

2. L'altitude ne dépasse pas 1500 m.

3. Humidité relative : la moyenne journalière ne dépasse pas 95%, la moyenne mensuelle ne dépasse pas 90%, la moyenne journalière de la pression de vapeur saturée ne dépasse pas 2,2 x 10-3Mpa, et la moyenne mensuelle ne dépasse pas 1,8 x 10-3Mpa.

4. L'intensité sismique ne dépasse pas 8 degrés.

5. Il n'y a pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibration violente de l'endroit.

Principaux paramètres techniques des produits

Nom Unité Données
Tension nominale kV 40.5
1min fréquence d'alimentation tension de tenue (valeur effective) kV 95
Tension de tenue aux chocs de foudre (crête) kV 185
Fréquence nominale Hz 50
Courant nominal A 1250/1600/2000/2500
Courant nominal de courte durée kA 20/25/31.5
Courant de résistance nominal de crête kA 50/63/80
Durée nominale du court-circuit s 4
Courant nominal de rupture en court-circuit kA 20/25/31.5
Courant nominal de fermeture en cas de court-circuit kA 50/63/80
Séquence de fonctionnement nominale   O-0,3s-CO-180s-CO
Temps de pause ms <80
Courant de rupture de court-circuit nominal Temps de rupture Temps 20
Courant de rupture d'une seule batterie de condensateurs A 630
Courant de rupture de la batterie de condensateurs dos à dos A 400
Tension nominale de fonctionnement v AC/DC 110、220
Durée de vie mécanique Temps 10000
