ما هو المحول من النوع الجاف

في الوقت الحاضر، فإن مجال تطبيق محولات من النوع الجاف واسعة جدًا وشائعة جدًا. وقد أصبحت مكونًا لا غنى عنه في أنظمة الطاقة الحديثة. تقدم هذه المقالة حجم المحولات من النوع الجاف ومواصفاتها وأنواعها وما إلى ذلك بالتفصيل. إذا كان لديك أيضًا طلب على المحولات من النوع الجاف، فيمكنك القدوم إلى هذه المقالة للتعرف عليها!

ما هو المحول من النوع الجاف؟

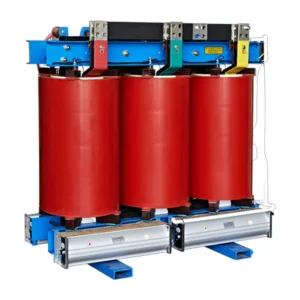

المحول من النوع الجاف هو محول طاقة يستخدم الهواء كوسيط تبريد بدلاً من الزيت العازل. وخلافًا للمحولات المغمورة بالزيت، فإن اللفات والقلب محاطان في بيئة محكمة الغلق ومعزولة بالهواء، مما يضمن التشغيل الآمن والصديق للبيئة دون التعرض لخطر التسرب أو الحريق أو التلوث البيئي. تُستخدم المحولات من النوع الجاف على نطاق واسع في المباني التجارية والمستشفيات والمدارس والمحطات الفرعية والبيئات الصناعية الداخلية حيث تكون السلامة من الحرائق والحد الأدنى من الصيانة أمرًا بالغ الأهمية.

أحجام المحولات من النوع الجاف الشائعة

عادةً ما يتم وضع المحولات من النوع الجاف في حاويات موحدة. وفيما يلي بعض نطاقات الأحجام الشائعة (الطول×العرض×الارتفاع بالمليمتر):

هذه أبعاد تقريبية وقد تختلف بناءً على التصميم ومستوى الجهد والشركة المصنعة.

مواصفات المحولات القياسية من النوع الجاف

متطلبات الخلوص للمحولات من النوع الجاف

يضمن الخلوص المناسب دوران الهواء الكافي والسلامة. وتشمل الإرشادات العامة ما يلي:

• أعلى التخليص: ≥ 300 مم (لتسهيل تبديد الحرارة)
• خلوص جانبي: ≥ 200 مم (للتهوية)
• خلوص خلفي: ≥ 150 مم (لتوصيل الكابلات وفحصها)
• خلوص أمامي: ≥ 800 مم (للتشغيل والصيانة)

ملاحظة: إذا تم تركيب المحول في خزانة أو غرفة مغلقة، يوصى باستخدام مراوح أو قنوات تهوية.

أنواع المحولات من النوع الجاف

يمكن تصنيف المحولات من النوع الجاف على أساس العزل والاستخدام:

طرق تبريد المحولات من النوع الجاف

تعتمد المحولات من النوع الجاف على دوران الهواء. هناك طريقتان أساسيتان:

• AN (الهواء الطبيعي): التبريد من خلال تدفق الهواء الطبيعي حول جسم المحول.
• AF (قسر الهواء): التبريد باستخدام تدفق الهواء القسري من مراوح خارجية لزيادة السعة وتقليل درجة الحرارة.

فئات فئة التبريد (معايير IEEE/NEMA)

الطاقة المقدرة للمحولات من النوع الجاف

تحدد القدرة المقدرة أقصى حمل مستمر يمكن للمحول التعامل معه في ظل الظروف القياسية دون ارتفاع درجة الحرارة. وتشمل التصنيفات الشائعة ما يلي:

• الجهد المنخفض: 30 كيلو فولت أمبير - 250 كيلو فولت أمبير
• جهد متوسط: 250 كيلو فولت أمبير - 2500 كيلو فولت أمبير
• سعة عالية: ما يصل إلى 5000 كيلو فولت أمبير للوحدات الصناعية المخصصة

سعة المحولات من النوع الجاف

تختلف متطلبات السعة حسب التركيب:

• سكني/تجاري: 100 - 630 كيلو فولت أمبير
• المستشفى/المدرسة/مركز البيانات: 800 - 1600 كيلو فولت أمبير
• المحطة الفرعية/المحطة الصناعية: 2000 - 3150 كيلو فولت أمبير فأكثر

ضع في اعتبارك دائمًا عامل الحمل والمحتوى التوافقي ودرجة الحرارة المحيطة عند الاختيار.

كيفية توصيل محول من النوع الجاف

يتم توصيل المحولات من النوع الجاف عادةً في التكوينات التالية:

• دلتا ستار (Δ/Y): شائع للمحولات ثلاثية الطور
• نجمة-نجمة (Y/Y): عند الحاجة إلى الحياد من كلا الجانبين
• دلتا-دلتا (Δ/Δ): لموازنة الأحمال أو المحركات غير المتوازنة

نصائح الاتصال:

• اتبع مخطط لوحة الاسم وإرشادات الشركة المصنعة
• التأكد من تسلسل الطور الصحيح
• استخدام مرحلات المراقبة الحرارية وأجهزة الحماية من الحمل الزائد

كيفية قياس عزل المحولات من النوع الجاف باستخدام ميجر

لتقييم مقاومة العزل:

• افصل الطاقة تماماً وافصل اللفات عن بعضها البعض.
• اضبط مقياس ميغا أومتر (ميجر) على نطاق 1000 فولت أو 2500 فولت.

القياس:

• بين لفات الجهد العالي واللفائف الجهد المنخفض
• بين لفائف الجهد العالي والأرض
• بين لفائف الجهد المنخفض والأرض
• يجب أن تكون القراءات عادةً أعلى من 1000 MΩ (قد تختلف بناءً على فئة الجهد والرطوبة).
• تسجيل النتائج وتحليل الاتجاهات للصيانة الوقائية.

ملاحظة السلامة: يجب على المحترفين المدربين فقط إجراء اختبار مقاومة العزل.

الفرق بين المحولات من النوع الجاف والمحولات المغمورة بالزيت

لماذا استخدام محول من النوع الجاف؟

•  سلامة عالية من الحرائق: لا يوجد زيت = لا يوجد خطر نشوب حريق
•  مناسب للاستخدام الداخلي: المستشفيات والمباني الشاهقة ومراكز البيانات
• صديقة للبيئة: لا يوجد تسرب زيت أو خطر تلوث
• صيانة منخفضة: لا حاجة لمراقبة معلمات الزيت
• تصميم مدمج: مثالية للتركيبات ذات المساحة المحدودة
• أداء موثوق به: قدرة تحمل عالية للدائرة القصيرة

حجم سوق المحولات من النوع الجاف

يوضح الشكل أعلاه اتجاه النمو السنوي لسوق المحولات من النوع الجاف العالمي (2015-2025):

من المتوقع أن يصل حجم السوق إلى $650 مليون دولار أمريكي في عام 2025

محركات النمو الرئيسية: ظهور مراكز البيانات، والطاقة المتجددة، والبنية التحتية للمركبات الكهربائية

تستمر الحصة السوقية في آسيا وأمريكا الشمالية في التوسع

الخاتمة

أصبحت المحولات من النوع الجاف حلاً أساسيًا في أنظمة الطاقة الحديثة نظرًا لسلامتها وملاءمتها للبيئة وانخفاض مستوى الصيانة. إن قدرتها على العمل في البيئات المغلقة والداخلية والحساسة تجعلها مثالية للتطبيقات الحالية التي تتسم بالوعي بالطاقة وضيق المساحة.

سواء للمستشفيات، أو المدارس، أو مراكز البيانات، أو المنشآت الصناعية، فإن اختيار المحولات من النوع الجاف المناسب بناءً على السعة وطريقة التبريد وبيئة التركيب أمر حيوي لتوزيع الطاقة بكفاءة وأمان.

مع تزايد الطلب على الحلول الآمنة من الحرائق والحلول الصديقة للبيئة، من المتوقع أن يتوسع سوق المحولات من النوع الجاف العالمي بشكل أكبر في السنوات القادمة - مما يجعلها استثمارًا ذكيًا وتطلعيًا في أي بنية تحتية للطاقة.
