¿Por qué utilizar un transformador de tipo seco?

A medida que las industrias evolucionan hacia sistemas eléctricos más seguros, limpios y eficientes, la transformador de tipo seco se ha convertido en una opción cada vez más popular. Conocido por su seguridad, bajo mantenimiento y características ecológicas, se utiliza ampliamente en edificios comerciales, proyectos de energías renovables y aplicaciones industriales.

Pero, ¿qué es exactamente un transformador de tipo seco y por qué debería utilizar uno en lugar del tradicional lleno de aceite?

Exploremos desde sus principios de funcionamiento y tipos hasta sus ventajas, requisitos de mantenimiento y aplicaciones en el mundo real.

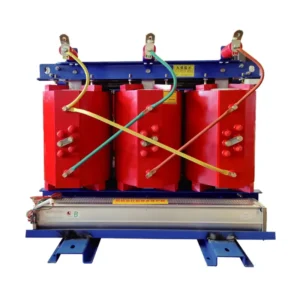

¿Qué es un transformador de tipo seco?

Un transformador de tipo seco es un transformador cuyos devanados y núcleo magnético no están sumergidos en aceite aislante. En su lugar, utiliza aire u otros materiales aislantes sólidos (como resina epoxi o barniz) para la refrigeración y el aislamiento eléctrico.

A diferencia de los transformadores sumergidos en aceite, los de tipo seco utilizan aire como medio refrigerante, lo que los hace mucho más seguros para interiores o entornos sensibles al fuego.

Hay dos características estructurales principales:

1. Sólido sistema de aislamiento que protege los bobinados.
2. Diseño ventilado que permite la circulación natural o forzada del aire para la refrigeración.

¿Por qué utilizar un transformador seco?

Las principales razones para utilizar un transformador de tipo seco incluyen:

1. Seguridad contra incendios - Sin aceite inflamable, apto para interiores.
2. Protección del medio ambiente: no hay riesgo de fugas de aceite ni de contaminación.
3. Bajo mantenimiento: se requiere una limpieza o revisión de fluidos mínima.
4. Compacto y silencioso: ideal para edificios comerciales u oficinas.
5. Durabilidad - Resistente a la humedad y la corrosión con un diseño adecuado.

Estas características convierten a los transformadores de tipo seco en la primera opción para infraestructuras urbanas, sistemas de energías renovables, hospitales, centros de datos y escuelas.

Tipos de transformadores secos

Existen varias configuraciones en función de la tecnología de aislamiento y el método de refrigeración.

Cada tipo ofrece un equilibrio entre coste, prestaciones de aislamiento y adaptabilidad medioambiental.

Diferencia entre transformadores secos y sumergidos en aceite

En resumen, los transformadores de tipo seco cambian un coste ligeramente superior por una mayor seguridad, limpieza y menor mantenimiento.

Aplicaciones de los transformadores de tipo seco

Los transformadores de tipo seco son versátiles y se utilizan en una amplia gama de sectores:

1. Edificios comerciales: Centros comerciales, hospitales, hoteles y torres de oficinas.
2. Plantas industriales: Fábricas, refinerías y salas de distribución de energía.
3. Energías renovables: Parques solares, subestaciones eólicas.
4. Transportes: Sistemas de metro, estaciones de ferrocarril, aeropuertos.
5. Servicios públicos: Escuelas, centros de datos, instalaciones gubernamentales.
6. Marina y offshore: Plataformas petrolíferas, sistemas eléctricos de buques.

Son especialmente favorables en entornos en los que la seguridad contra incendios y la calidad del aire son prioridades absolutas.

Principales ventajas de los transformadores de tipo seco

• Seguridad contra incendios y explosiones

No contiene aceite inflamable, lo que reduce el riesgo de incendio.

Adecuado para espacios cerrados y edificios abarrotados.

• Protección del medio ambiente

Sin fugas de aceite, cero riesgo de contaminación.

Cumple las normas de construcción respetuosa con el medio ambiente (LEED, ISO 14001).

• Bajo mantenimiento

No es necesario comprobar ni filtrar el aceite.

Fácil inspección visual de los bobinados.

• Diseño compacto

Ocupa menos espacio y produce menos ruido.

Fácil de integrar en sistemas de alimentación modulares.

• Alta resistencia a la humedad (Tipo Epoxy Cast)

Puede funcionar en entornos húmedos o polvorientos.

Perfecto para climas costeros y tropicales.

• Gran resistencia al cortocircuito

La alta resistencia mecánica de los bobinados de resina fundida evita daños.

Eficiencia y consumo energético

Los transformadores de tipo seco suelen alcanzar niveles de eficiencia entre 97% y 99%, en función del diseño y las condiciones de carga.

Los diseños más recientes siguen las normas DOE, IEC y EU EcoDesign Tier 2 para reducir al mínimo las pérdidas de energía.

Desglose de la pérdida de energía:

• Pérdidas en vacío: Pérdidas magnéticas en el núcleo (constantes).
• Pérdidas de carga: Pérdidas resistivas en el cobre (variables con la carga).

El uso de laminados de acero al silicio de bajas pérdidas y bobinados de cobre mejora aún más la eficiencia.

Aunque las unidades de tipo seco pueden tener pérdidas en vacío ligeramente superiores a las de los modelos llenos de aceite, ahorran costes operativos totales gracias a un mantenimiento mínimo.

Requisitos de mantenimiento y frecuencia

Una de las mayores ventajas de los transformadores de tipo seco es su baja demanda de mantenimiento.

Tareas típicas de mantenimiento:

1. Inspección visual de los bobinados y conductos de ventilación (cada 6-12 meses).
2. Eliminación del polvo mediante aire comprimido seco o aspiradora.
3. Apriete de las conexiones para evitar el sobrecalentamiento.
4. Imágenes térmicas periódicas para detectar puntos calientes.

No es necesario tomar muestras de aceite ni sustituirlo, lo que reduce considerablemente los tiempos de inactividad y los costes operativos.

Temperatura de funcionamiento

Los transformadores de tipo seco suelen funcionar a temperaturas ambiente de -25°C a +40°C, con sistemas de aislamiento de clase F o H que pueden resistir:

1. Clase F: hasta 155°C
2. Clase H: hasta 180°C

Una ventilación adecuada o la refrigeración por aire forzado (ventiladores) garantizan un funcionamiento seguro incluso con cargas pesadas.

Selección de la capacidad y la tensión adecuadas

Elegir el tamaño correcto del transformador es esencial para la eficiencia y la fiabilidad.

Entre los principales parámetros de selección figuran:

1. Potencia nominal (kVA): Iguale la demanda de carga con el margen 20%.
2. Tensión primaria/secundaria: En función de los requisitos de la red y de los equipos.
3. Clase de aislamiento: Seleccione F o H para zonas de alta temperatura.
4. Método de refrigeración: Aire natural (AN) o aire forzado (AF).
5. Altitud y humedad: En regiones tropicales o de gran altitud, puede aplicarse una reducción de potencia.

Una selección adecuada evita la sobrecarga, el sobrecalentamiento y el envejecimiento prematuro.

Niveles de ruido e instalación en interiores

Los transformadores de tipo seco son notablemente más silenciosos que los sumergidos en aceite debido a la ausencia de resonancia del aceite y a la mejora del diseño del núcleo.

Los niveles medios de ruido oscilan entre 50 y 65 dB, dependiendo de la capacidad.

Son ideales para:

1. Subestaciones subterráneas
2. Pisos de oficinas o centros comerciales
3. Hospitales y centros de datos

Los fabricantes también ofrecen carcasas insonorizadas para instalaciones ultrasilenciosas.

Resistencia al fuego y seguridad

La seguridad es uno de los puntos fuertes de los transformadores secos.

Los materiales aislantes de resina epoxi y silicona son autoextinguibles, por lo que evitan la propagación de las llamas.

En caso de fallo interno:

1. El transformador no emite gases tóxicos ni humo.
2. No hay riesgo de explosión o fuga de aceite.

Por lo tanto, los transformadores de tipo seco cumplen las normas de seguridad contra incendios IEC 60076-11 y UL 1562 para uso en interiores.

Materiales de aislamiento utilizados

Los materiales aislantes más comunes son:

1. Resina epoxi - Encapsula las bobinas, ofreciendo resistencia a la humedad y a las llamas.
2. Barniz de poliéster (para VPI) - Mejora la rigidez dieléctrica y mecánica.
3. Papel Nomex - Aislamiento de alta temperatura para sistemas de clase H.
4. Refuerzo de fibra de vidrio - Añade resistencia mecánica a los bobinados.

Estos materiales garantizan un excelente rendimiento dieléctrico y estabilidad a largo plazo.

¿Funciona en ambientes húmedos o polvorientos?

Sí - especialmente el tipo de resina epoxi fundida, que es:

1. Resistente a la humedad
2. A prueba de polvo
3. Resistente a la corrosión

Esto lo hace adecuado para entornos costeros, desérticos o plantas químicas, donde los transformadores llenos de aceite requerirían protección adicional.

Vida útil típica

Un transformador de tipo seco bien mantenido dura entre 25 y 30 años.

Una instalación, ventilación e inspección periódicas adecuadas pueden incluso prolongar la vida útil más allá de los 35 años.

Entre los factores que influyen en la longevidad figuran:

1. Ciclos de carga
2. Temperatura ambiente
3. Humedad y exposición al polvo
4. Disciplina de mantenimiento

Sistemas de refrigeración: Natural vs. Aire forzado

Algunos modelos avanzados incorporan control automático del ventilador basado en sensores de temperatura para una refrigeración energéticamente eficiente.

Supervisión inteligente e integración digital

Los transformadores modernos de tipo seco pueden equiparse con sistemas de supervisión inteligentes basados en IoT.

Estos sistemas rastrean:

1. Temperatura de bobinado
2. Niveles de humedad
3. Corriente de carga
4. Distorsión armónica
5. Funcionamiento del ventilador

Los datos pueden transmitirse a SCADA o a plataformas de gestión de la energía basadas en la nube, lo que mejora la fiabilidad y el mantenimiento predictivo.

Espacio de instalación y disposición

Los transformadores de tipo seco tienen unas dimensiones compactas y requieren sólo 30-50% del espacio de las unidades sumergidas en aceite.

Se pueden montar:

1. En paredes o plataformas
2. En subestaciones en sótanos o tejados
3. En salas eléctricas modulares

La ventilación es crucial: mantén al menos 1 metro de espacio libre para que circule el aire.

Comparación de precios con transformadores sumergidos en aceite

Aunque los tipos secos tienen un coste inicial más elevado, su retorno de la inversión a largo plazo es mejor gracias al bajo mantenimiento y a la seguridad de funcionamiento.

Beneficios medioambientales y de eficiencia energética

Los transformadores de tipo seco son ecológicos por diseño:

1. Sin riesgo de contaminación o fugas de aceite.
2. Materiales reciclables (cobre, acero, resina).
3. Cumplimiento de las normativas RoHS y EcoDesign.
4. Apto para edificios con certificación LEED.

Su diseño de bajas pérdidas contribuye a reducir las emisiones de CO₂ y a ahorrar energía.

Uso en proyectos de energía solar y renovable

Sí: los transformadores de tipo seco se utilizan ampliamente en parques solares, sistemas de energía eólica e instalaciones de almacenamiento de baterías debido a:

1. Resistencia a las duras condiciones exteriores.
2. Necesidades de mantenimiento mínimas.
3. Compatibilidad con sistemas basados en inversores.

Suelen instalarse en subestaciones en contenedores o sistemas solares en tejados.

Normas y certificaciones internacionales

Los transformadores de tipo seco se diseñan y prueban con arreglo a estrictas normas mundiales:

La conformidad garantiza el acceso al mercado internacional y la fiabilidad operativa.

Conclusión

Entonces, ¿por qué utilizar un transformador de tipo seco?

Porque combina seguridad, eficiencia, durabilidad y sostenibilidad en un paquete fiable.

Desde edificios comerciales hasta plantas de energía renovable, los transformadores de tipo seco ofrecen un rendimiento constante con un impacto medioambiental mínimo.

Sus puntos fuertes:

1. Diseño ignífugo y sin mantenimiento
2. Larga vida útil y alta eficiencia
3. Ecológico y compatible con las redes inteligentes
4. Ideal para espacios interiores, húmedos o restringidos

En un mundo cada vez más centrado en la eficiencia energética y la seguridad, los transformadores de tipo seco no son sólo una alternativa: son el futuro de la distribución de energía.
