Wie funktioniert ein ölgefüllter Transformator?

Ein in Öl getauchter Transformator ist ein Transformator mit guter Isolierleistung. Er verwendet Isolieröl als Medium, hat eine stabile Leistung und eine gute Kühlwirkung. Im Vergleich zu Trockentransformatoren haben Öltransformatoren viele Vorteile. Sie sind nicht nur energiesparend und umweltfreundlich, sondern haben auch eine hervorragende Wärmeableitung und Isolierung. Sie sind für eine Vielzahl von Anwendungen geeignet, und eine gute Wartung kann ihre Lebensdauer erheblich verlängern.

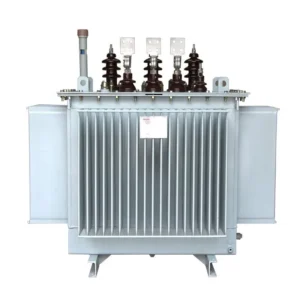

Was ist ein in Öl getauchter Transformator?

Grundlegende Definition：

Eine Öltransformator ist eine Art von Leistungstransformator, der Isolieröl als Kühl- und Isoliermedium verwendet. Er besteht hauptsächlich aus Wicklungen, einem Eisenkern, einem Öltank und Isolieröl. Die Wicklungen wandeln die Spannung um, der Eisenkern leitet den magnetischen Fluss, und das Öl sorgt für die Wärmeableitung und den Isolierschutz.

Im Vergleich zu Trockentransformatoren bieten Öltransformatoren erhebliche Vorteile bei der Wärmeableitung und der Tragfähigkeit und ermöglichen einen langfristigen, sicheren Betrieb in Mittel- und Hochspannungsanlagen. Daher sind Öltransformatoren die häufigste Wahl für die Stromübertragung, die industrielle Stromerzeugung und große Infrastrukturen.

Wie funktioniert ein ölgefüllter Transformator?

Die Eingangswechselspannung wird an die Primärwicklung angelegt.

Im Kern wird ein magnetischer Fluss erzeugt, der in der Sekundärwicklung eine Spannung induziert.

Die Wärme aus den elektrischen Verlusten (Kupferverluste + Kernverluste) wird vom Öl absorbiert.

Das erhitzte Öl steigt nach oben und gibt die Wärme an die Tankwände oder Heizkörper ab, wo es abkühlt und wieder nach unten sinkt, so dass ein kontinuierlicher Kreislauf gewährleistet ist.

Das Öl isoliert auch stromführende Teile und verhindert so elektrische Ausfälle.

Die Funktion von in Isolieröl getauchten Transformatoren

Isolieröl ist ein wesentlicher Bestandteil von Öltransformatoren. Üblicherweise wird mineralisches Isolieröl verwendet, aber es gibt auch umweltfreundliche synthetische oder biobasierte Öle. Zu seinen Hauptfunktionen gehören:

• Isolationsschutz: Verhindert Lichtbogenbildung oder Teilentladung zwischen den Wicklungen oder zwischen den Wicklungen und dem Eisenkern.
• Wärmeableitung: Nimmt die während des Betriebs entstehende Wärme auf und gibt sie über den Öltank und den Kühler an die Umgebung ab.
• Lichtbogenunterdrückung: Im Falle einer Überlast oder eines Kurzschlusses verlangsamt das Isolieröl die Entstehung und Ausbreitung von Lichtbögen. Verlängert die Lebensdauer der Anlage: Eine stabile Ölqualität verringert die Alterung der Wicklungsisolierung und erhöht die Gesamtlebensdauer des Transformators.

Strukturelle Merkmale von in Öl getauchten Transformatoren：

Öltauchtransformatoren bestehen im Allgemeinen aus folgenden Hauptstrukturen:

• Wicklungen: Hochspannungs- und Niederspannungswicklungen mit Kupfer- oder Aluminiumleitern, je nach Designanforderungen.
• Kern: Er besteht aus laminierten Siliziumstahlblechen und zeichnet sich durch niedrige Verluste und geringes Rauschen aus.
• Öltank: Versiegelt, um das Isolieröl aufzunehmen und das Eindringen von Luft und Feuchtigkeit zu verhindern.
• Kühler: Sorgt für natürliche Konvektion oder erzwungene Luftkühlung, um eine stabile Öltemperatur zu gewährleisten.
• Schutzvorrichtungen: Dazu gehören ein Druckbegrenzungsventil, ein Temperaturkontrollschalter und eine Ölstandsanzeige, die einen sicheren Betrieb gewährleisten.

Funktionsprinzip von ölgefüllten Transformatoren

Öltauchtransformatoren arbeiten nach dem Prinzip der elektromagnetischen Induktion: Wenn die Eingangswicklung erregt wird, entsteht ein magnetisches Wechselfeld, das einen magnetischen Fluss im Kern erzeugt. Dieser Fluss wird dann in die Ausgangswicklung induziert, um die gewünschte Spannung zu erzeugen.

Elektromagnetischer Induktionsmechanismus:

Wenn die Hochspannungswicklung an eine Stromquelle angeschlossen ist, wird im Kern ein magnetisches Wechselfeld erzeugt.

Der magnetische Fluss fließt durch den Kern und induziert eine elektromotorische Kraft in der Niederspannungswicklung. Leistungsumwandlung: Die Hochspannungsleistung wird an die Niederspannungsseite abgegeben oder umgekehrt, wodurch eine Spannungserhöhung oder -verringerung erreicht wird.

Isolieröl-Kühlung: Das Öl nimmt die Wärme von den Wicklungen und dem Kern auf, leitet sie durch natürliche Konvektion oder erzwungene Zirkulation an den Kühlkörper weiter und gibt sie dann an die Luft ab.

Prinzip des Ölkreislaufs：

Es gibt zwei Hauptkühlmethoden für in Öl getauchte Transformatoren:

• Natürliche Konvektion (ONAN): Hierbei wird der Dichteunterschied des Öls genutzt, um eine natürliche Zirkulation zu erzeugen, die keinen zusätzlichen Strom benötigt.
• Erzwungene Ölzirkulation (OFAF/OFWF): Hierbei wird eine Ölpumpe oder ein Gebläse eingesetzt, um den Ölfluss zu beschleunigen, was die Kühleffizienz verbessert und für Umgebungen mit hoher Belastung oder hohen Temperaturen geeignet ist.

Diese Kühlmethode gewährleistet nicht nur einen stabilen Betrieb des Transformators unter lang anhaltenden Hochlastbedingungen, sondern verringert auch die durch lokale Überhitzung der Wicklungen verursachte Isolationsalterung.

Gemeinsame Kapazitäten und Spannungsebenen von ölgefüllten Transformatoren

Öltransformatoren gibt es in verschiedenen Leistungs- und Spannungsstufen, so dass Sie das richtige Modell für Ihre Anwendung auswählen können.

Gemeinsame Kapazitätsbereiche:

• Kleintransformatoren: 100-500 kVA, hauptsächlich in Geschäftsgebäuden oder kleinen Industrieunternehmen eingesetzt.
• Mittlere Transformatoren: 500 kVA-5 MVA, geeignet für mittlere bis große Fabriken und Verteilungsnetze.
• Großtransformatoren: 5-100 MVA, vor allem für die Übertragung im Stromnetz und für große Infrastrukturen verwendet.

Klassifizierung der Spannungsebene:

Dieses mehrstufige Spannungsdesign macht Öltransformatoren flexibel und anpassungsfähig in verschiedenen Szenarien.

Die Rolle von in Öl getauchten Transformatoren

Die Kernfunktionen von Öltransformatoren spiegeln sich in drei Bereichen wider: Spannungswandlung, Lastverteilung und Netzstabilität.

• Spannungsumwandlung

Öltauchtransformatoren wandeln Hochspannungsstrom in Niederspannungsstrom um, um den Strombedarf von Industrie und Haushalten zu decken. So wird beispielsweise 110-kV-Hochspannungsstrom aus dem Stromnetz durch einen Transformator auf 10 kV und anschließend durch einen Verteilungstransformator auf 0,4 kV für die Nutzung durch Unternehmen heruntergestuft.

• Lastverteilung

Im Stromverteilungssystem sind die Öltransformatoren für die Verteilung des Stroms auf die verschiedenen Verbraucher zuständig und gewährleisten eine stabile Stromversorgung für alle Stromverbrauchsstellen.

• Netzstabilität

Durch die Regulierung der Ausgangsspannung können Öltransformatoren Netzschwankungen abfedern, durch Spannungsabfälle oder -spitzen verursachte Geräteschäden verhindern und die Zuverlässigkeit des Systems verbessern.

Vorteile von in Öl getauchten Transformatoren

• Ausgezeichnete Wärmeableitung

Öl absorbiert Wärme effizient. In Kombination mit einem Kühler und einem Zirkulationssystem kann es die bei hoher Belastung entstehende Wärme schnell ableiten und eine lokale Überhitzung vermeiden. Zuverlässige Isolierleistung

Das Öldielektrikum bietet nicht nur eine hervorragende Isolierung, sondern unterdrückt auch Teilentladungen und verlängert so die Lebensdauer der Wicklung.

• Große Kapazität und hohe Stabilität

Im Vergleich zu Trockentransformatoren können Öltransformatoren eine höhere Leistung erbringen und die Ausgangsspannung auch bei längerem Dauerbetrieb stabil halten.

• Starke Anpassungsfähigkeit an die Umwelt

Öltransformatoren können sowohl im Innen- als auch im Außenbereich eingesetzt werden. Sie passen sich an heiße, feuchte oder kalte Umgebungen an und widerstehen den Witterungseinflüssen.

• Wirtschaftlich

Obwohl die Anfangsinvestition etwas höher ist, führen ihre lange Lebensdauer und die angemessenen Wartungszyklen zu niedrigen langfristigen Betriebskosten und bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis.

Anwendungsbereiche von Öltransformatoren

Öltransformatoren werden weltweit in Stromversorgungssystemen und in der Industrie eingesetzt. Zu den wichtigsten Märkten gehören:

• Stromversorgungssysteme

Haupttransformatoren in Umspannwerken und Abzweigtransformatoren in Verteilungsnetzen

Spannungsabbau und -verteilung bei Hochspannungsleitungen

• Industrieunternehmen

Industrieller Stromverbrauch mit hoher Last in Stahlwerken, Bergwerken und Aluminiumhütten

Große Chemieanlagen, Maschinenbaubetriebe und andere Industrieunternehmen

• Infrastruktur

Große Geschäftsgebäude und Einkaufszentren

Stromversorgungssysteme für Flughäfen, U-Bahnen, Eisenbahnen und den städtischen Nahverkehr

• Neue Energiesektoren

Spannungsumwandlung und Netzanschluss für Photovoltaik- und Windkraftanlagen

Transformatoren für Energiespeichersysteme

Unterschiede zwischen ölgefüllten und Trockentransformatoren

Öltransformatoren eignen sich für Anwendungen mit hoher Leistung und hoher Belastung, während Trockentransformatoren für kleine und mittelgroße Gebäude oder Standorte mit hohen Sicherheitsanforderungen geeignet sind.

Wartungsempfehlungen für in Öl getauchte Transformatoren

• Regelmäßige Prüfung der Ölqualität

Gewährleisten Sie eine stabile Ölleistung durch Chromatographie-Analyse, Prüfung der Säurewerte und Überwachung des Wassergehalts. Eine Verschlechterung der Ölqualität kann zu einem Ausfall der Wicklungsisolierung führen.

• Wartung des Kühlsystems

Reinigen Sie regelmäßig den Kühler und die Luftkanäle, um eine reibungslose Ölzirkulation zu gewährleisten. Bei Systemen mit Zwangsumlauf prüfen Sie den Betriebszustand von Pumpe und Lüfter.

• Temperatur- und Lastüberwachung

Installieren Sie Temperatursensoren zur Überwachung der Wicklungs- und Öltemperaturen, um eine Verschlechterung der Isolierung durch Überlastbetrieb zu verhindern.

• Inspektion der Versiegelung

Die Abdichtung des Öltanks steht in direktem Zusammenhang mit dem Risiko von Ölverschmutzung und Leckagen. Prüfen Sie die Dichtungen und Druckventile regelmäßig auf Unversehrtheit.

• Inspektion von Wicklungen und Isolierung

Führen Sie Verhältnisprüfungen, Isolationswiderstandsprüfungen und Teilentladungsprüfungen durch, um die Integrität der internen Isolierung des Transformators zu gewährleisten und die Ausfallrate zu verringern.

FAQs zu ölgefüllten Transformatoren

Q1: Sind in Öl getauchte Transformatoren sicher? Sind sie anfällig für Ölleckagen oder Brände?

A1: In Öl getauchte Transformatoren arbeiten sicher und zuverlässig, wenn sie gemäß den Spezifikationen installiert und regelmäßig gewartet werden. Öl ist jedoch ein brennbares Medium, das Brandschutz- und Überwachungseinrichtungen erfordert.

F2: Sind sie kompliziert zu bedienen und zu warten?

A2: Sie sind etwas komplexer als Trockentransformatoren und erfordern regelmäßige Kontrollen der Ölqualität, der Temperatur und der Dichtungen. Der gesamte Wartungsprozess ist jedoch ausgereift, und die technischen Anforderungen können durch Schulungen bewältigt werden.

F3: Wie hoch ist der Geräuschpegel?

A3: Aufgrund der schwingungsdämpfenden Wirkung des Öls arbeiten in Öl getauchte Transformatoren leiser als Trockentransformatoren und eignen sich daher für den Einsatz im Freien und in der Industrie.

F4: Wie hoch ist ihre typische Lebensdauer?

A4: Bei normalem Betrieb und normaler Wartung können sie 25-30 Jahre halten, bei hochwertigen Produkten sogar über 35 Jahre.

F5: Wo können sie installiert werden?

A5: Sie können in Innenräumen oder im Freien installiert werden und eignen sich für die Hochspannungsverteilung, für Industrieunternehmen und für die Stromversorgung großer Infrastrukturen.

F6: Wie hoch sind ihre Energieeffizienz und Energieeinsparungen?

A6: In Öl getauchte Transformatoren mit verlustarmen Kernmaterialien und optimierten Konstruktionen können sowohl die Leerlauf- als auch die Lastverluste wirksam reduzieren und so Energieeinsparungen erzielen.

Schlussfolgerung

Als Kernstück von Mittel- und Hochspannungsnetzen spielen Öltransformatoren dank ihrer hervorragenden Wärmeableitung, ihrer zuverlässigen Isolationseigenschaften und ihrer großen Tragfähigkeit eine entscheidende Rolle bei der Stromübertragung, der industriellen Stromversorgung und dem Bau von Infrastrukturen. Bei richtiger Auswahl, wissenschaftlicher Wartung und modernem Management können Öltransformatoren einen langfristig stabilen Betrieb gewährleisten und so die Netzsicherheit, Effizienz und Energieeinsparung sicherstellen.
