Produktübersicht

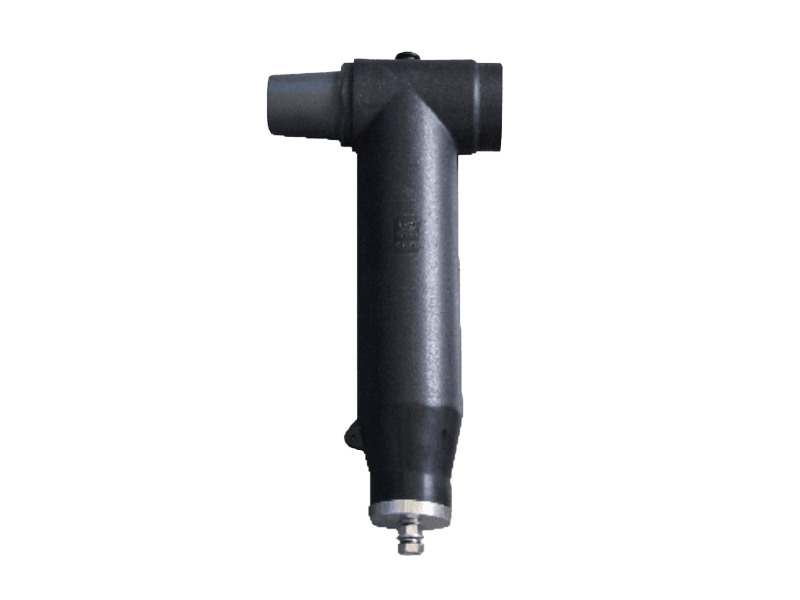

● Der hintere Steck-Ableiter wird mit dem vorderen Stecker oder einem anderen hinteren Stecker verbunden, um einen Überspannungsschutz für elektrische Geräte zu gewährleisten.

● Die Typen von Blitzableitern, die im Transformator-Neutralpunkt des ungeerdeten Systems (18/20kV) verwendet werden, sind: ZRYH5WZ-32/85 (Kraftwerkstyp) und ZRYH5WX-34/90 (Leitungstyp).

● Die in der Transformator-Neutralerdungsanlage (12/20kV) verwendeten Blitzstromableiter-Typen sind: YH5WZ-26/66 (Kraftwerkstyp) und YH5WZ32/85 (Leitungstyp).

Elektrische Leistung

Projekt

Einheit

Parameter YH5WZ-26/66

Parameter YH5WZ-32/85

Parameter YH5WX-34/90

HY5WZ-34/85 Parameter

Nennspannung des Systems

kV

20

20

20

20

Nennspannung des Blitzstromableiters

kV

26

32

34

34

Kontinuierliche Betriebsspannung

kV

20.8

25.6

27.2

27.2

DC 1mA Referenzspannung

≥Kv

37

47

50

48

Steilwellenschock Restdruck

KV

76

95

104

95

Blitzimpuls-Restspannung

KV

66

85

90

85

Betriebseinfluss Restdruck

KV

56

75

80

75

Schocktoleranz bei Rechteckwellen

A

150

150

150

200

Große Stromschlagtoleranz

kA

65

65

65

65
