El transformador es uno de los principales aparatos de transmisión y conversión de energía de la instalación, y su funcionamiento seguro garantiza una red eléctrica igualmente segura. Dos equipos habituales en las instalaciones eléctricas modernas son los transformadores de tipo seco y transformadores sumergidos en aceite. Tienen amplias aplicaciones debido a las diferencias en aspectos como la estructura, los métodos de refrigeración y los entornos aplicables.
Definición básica y comparación estructural
Por transformador de tipo seco se entiende un transformador cuyo bobinado no se coloca en un líquido aislante. Su refrigeración y aislamiento dependen principalmente del aire y de materiales de resina, por lo que tiene un buen comportamiento medioambiental. Su estructura principal consta de un núcleo de hierro, un bobinado, una capa aislante y una envoltura. Los devanados suelen estar encapsulados por fundición de resina epoxi. El conjunto es muy compacto, fácil de transportar y de instalar.

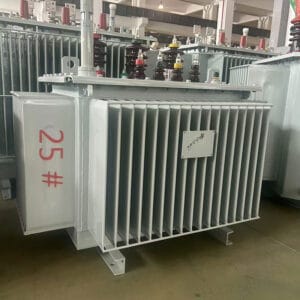

En un transformador sumergido en aceite, el núcleo de hierro y el bobinado están sumergidos en aceite aislante, y la disipación del calor y el aislamiento se consiguen mediante la circulación del aceite. Una estructura de este tipo puede reducir eficazmente el aumento de temperatura, lo que constituye un sistema bastante eficaz para mejorar el rendimiento de la resistencia a la tensión, aplicable a sistemas con gran capacidad y altos niveles de tensión.
| Artículo | Transformador seco | Transformador sumergido en aceite |
|---|---|---|
| Medio refrigerante | Aire / Refrigeración por aire forzado | Aceite aislante |
| Método de aislamiento | Resina epoxi o barniz de poliéster | Aislamiento compuesto de aceite y papel |
| Resistencia al fuego | Alta | Menor riesgo de combustión del petróleo |
| Lugar de instalación | Interior | Sala de transformadores exterior o independiente |
| Impacto medioambiental | No contaminante, respetuoso con el medio ambiente | Posibles fugas de petróleo y contaminación |
| Tamaño y peso | Tamaño compacto, peso ligero | Tamaño grande, peso pesado |
Método de refrigeración de transformadores
La mayoría de los transformadores de tipo seco utilizan refrigeración por aire natural (NA) o refrigeración por aire forzado (AF). El ventilador crea un flujo de aire alrededor del devanado para eliminar el calor. Su efecto refrigerante está limitado por las condiciones ambientales de ventilación, por lo que es adecuado para lugares con cargas estables y buenas condiciones de disipación del calor.
Los principales métodos de refrigeración de los transformadores sumergidos en aceite son ONAN (circulación natural de aceite + aire natural), ONAF (aceite natural + aire fuerte), OFAF (circulación forzada de aceite + refrigeración forzada por aire), etc. El aceite caliente en el transformador crea un flujo de bucle cerrado bajo la acción de la gravedad y el intercambio de calor; esto mejora en gran medida la eficiencia de la disipación de calor y es adecuado para el funcionamiento a largo plazo y continuo de alta carga.
Rango de adaptación de capacidad y tensión
La capacidad de un transformador de tipo seco oscila normalmente entre 100kVA y 30MVA, con niveles de tensión de 10kV a 35kV para sistemas de distribución de energía pequeños y medianos. Las restricciones debidas a los límites de refrigeración y aislamiento lo hacen inviable para sistemas de ultra alta tensión o grandes sistemas de generación de energía.
Los transformadores sumergidos en aceite pueden utilizarse en sistemas de potencia de todas las tensiones, desde muy bajas hasta muy altas. Es aplicable a todas las potencias nominales, desde la más pequeña hasta la más grande. Sin embargo, en lo que respecta a la limitación del espacio de instalación, este tipo es más adecuado para sistemas de potencia de muy alta tensión.
Los transformadores sumergidos en aceite abarcan todos los escenarios de aplicación, desde el nivel de distribución hasta el de transformador principal. Tienen una amplia gama de capacidades, de 100kVA a 1000MVA, y un nivel de tensión de más de 500kV. En los sistemas de transmisión de ultra alta tensión y UHV, se colocan de forma óptima y no pueden sustituirse por ningún otro equipo.
Funcionamiento y mantenimiento, y comparación de la vida útil
| Artículo | Transformador seco | Transformador sumergido en aceite |
|---|---|---|
| Frecuencia de mantenimiento | Bajo | Superior (Requiere comprobaciones del nivel y la calidad del aceite) |
| Complejidad del mantenimiento | Simple | Más Complejo |
| Vida útil | 20-25 años | Más de 30 años |
| Tasa de fracaso | Bajo, más estable al no contener aceite | Mayor riesgo de envejecimiento o fugas de aceite |
Características de seguridad y protección medioambiental
Ventajas de seguridad de los transformadores secos
Debido a la ausencia de medio oleoso, los transformadores de tipo seco presentan ventajas evidentes en entornos de alta temperatura, llama abierta e inflamables. No son propensos a explosiones ni incendios, y son especialmente adecuados para zonas densamente pobladas, instalaciones subterráneas y edificios altos.
Medidas de protección para transformadores sumergidos en aceite
Aunque los transformadores sumergidos en aceite corren el riesgo de sufrir fugas de aceite y explosiones, su seguridad de funcionamiento puede mejorarse eficazmente instalando válvulas antideflagrantes en los depósitos de aceite, almohadas de aceite, relés de gas y otros dispositivos. Al mismo tiempo, la tecnología moderna ha hecho grandes progresos en la purificación del aceite y el diseño a prueba de fugas, y el rendimiento de la protección medioambiental ha mejorado mucho.
Detalles del escenario de aplicación
| Escenario de aplicación | Tipo de transformador recomendado | Razonamiento |
|---|---|---|
| Transporte ferroviario urbano | Transformador seco | Espacio limitado, normas medioambientales estrictas |
| Hospitales, centros comerciales | Transformador seco | Bajo nivel de ruido, ignífugo y a prueba de explosiones, apto para uso en interiores |
| Plantas industriales | Transformador sumergido en aceite | Alta carga, largas horas de funcionamiento, adecuada para una disipación eficaz del calor |
| Subestaciones de alta tensión | Transformador sumergido en aceite | Los transformadores secos de alta tensión y gran capacidad no pueden satisfacer las exigencias técnicas |
| Centros de datos | Transformador seco | Alta resistencia al fuego requerida, fácil de desplegar y sustituir |
Coste económico y rentabilidad global
La inversión inicial de los transformadores de tipo seco es mayor que la de los transformadores sumergidos en aceite, pero el coste de mantenimiento posterior es menor; aunque la inversión de los transformadores sumergidos en aceite es menor, necesitan estar equipados con sistemas de protección contra incendios y un mantenimiento regular. Si se evalúa desde la perspectiva de un ciclo de vida de 20-30 años, la diferencia en el coste total de propiedad entre ambos no es significativa, y la principal prioridad debe basarse en la adaptabilidad al escenario.
Tendencia del desarrollo tecnológico
En los últimos años, con el desarrollo de la tecnología de nuevos materiales y la fabricación inteligente, los transformadores de tipo seco y los transformadores sumergidos en aceite han seguido avanzando en los siguientes aspectos:
- Sistema de supervisión inteligente: Supervisión en tiempo real del estado de funcionamiento mediante sensores de temperatura y detectores de calidad del aceite;
- Nuevos materiales aislantes: Los transformadores de tipo seco utilizan nanorresinas, y los transformadores sumergidos en aceite utilizan aceite ecológico en lugar de aceite mineral.
- Tecnología de control del ruido: Gracias a los ventiladores de bajo ruido y a la optimización del circuito magnético del núcleo, el ruido de funcionamiento se reduce considerablemente.
- Diseño ecológico y respetuoso con el medio ambiente: Amplia aplicación de materiales sin halógenos y componentes reciclables;
Impulsados por la política de "doble carbono", en el futuro se prestará más atención a la investigación y el desarrollo de la protección medioambiental, el nivel de eficiencia energética y los productos de larga duración.
Resumen y sugerencias de selección
En general, los transformadores de tipo seco y los sumergidos en aceite tienen sus ventajas, y las diferencias de adaptabilidad se reflejan principalmente en la estructura, el método de refrigeración y el entorno de aplicación.
Los transformadores de tipo seco son adecuados para:
- Espacios interiores como edificios altos, metros y aeropuertos;
- Instalaciones con requisitos claros en materia de prevención de incendios y explosiones;
- Lugares incómodos de mantener y que requieren un funcionamiento desatendido;
Los transformadores sumergidos en aceite son adecuados para:
- Entornos de carga pesada, como empresas industriales y mineras, parques eólicos y centrales fotovoltaicas.
- Redes troncales de transporte y transformación de energía, grandes estaciones de distribución;
- Aplicaciones con elevados requisitos de capacidad y tensión;
En el proceso de selección, deben tenerse muy en cuenta el coste, el espacio, la seguridad, el mantenimiento y las características de la carga para garantizar que el transformador sea altamente compatible con los requisitos del proyecto, logrando así un funcionamiento seguro, eficiente y económico del sistema.
