El armario de red de anillo es un equipo eléctrico común utilizado en la vida diaria. ¿Siente curiosidad por conocer su finalidad? Este artículo presenta sistemáticamente el armario de red en anillo desde múltiples perspectivas, incluyendo su propósito, estructura y métodos de instalación. Compruébelo si le interesa.

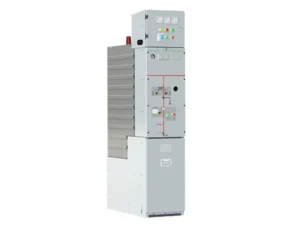

¿Qué es un cambient de red en anillo?
Anillo de red Cambient es una aparamenta de alta tensión crucial en los sistemas modernos de distribución de energía. Ofrecen un rendimiento estable y una potente funcionalidad, y se utilizan ampliamente en redes de distribución urbana, parques industriales, complejos comerciales y otros lugares. Sus componentes principales incluyen interruptores de carga, disyuntores, seccionadores, barras colectoras y unidades de protección y control. Su función principal es garantizar un suministro eléctrico estable en cada zona y evitar apagones generalizados.
¿Para qué sirve un Cambient de Red Anular?
Los usos de un Cambient de Red en Anillo pueden clasificarse de la siguiente manera:
Mejora de la estabilidad del suministro eléctrico
Una estructura típica de red en anillo Cambient admite un suministro de energía multidireccional y evita cortes de energía a gran escala en una sola línea o en varias.
Protección del sistema eléctrico
Para proteger el sistema eléctrico, sus sistemas de seguridad de equipos, incluidos disyuntores y relés, pueden desconectar rápidamente los circuitos en momentos de crisis para evitar incendios.
Gestión de cargas
La gestión de la carga se realiza en función del consumo de energía, y ésta puede cortarse de forma flexible en función de las condiciones reales de carga para garantizar un suministro de energía continuo y estable.
Integración de las energías renovables
Se integra con fuentes de energía renovables, como la fotovoltaica y la eólica, y proporciona distribución de energía y aislamiento de seguridad.
Ser más inteligente
Equipado con módulos de comunicación y supervisión a distancia, es muy eficaz y permite el funcionamiento a distancia y la supervisión en tiempo real.

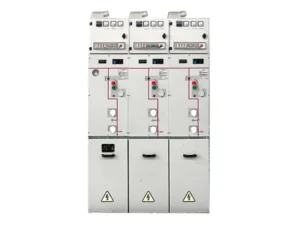

Red en anillo Estructura Cambient Introducción
Las estructuras internas de los cambientes de red en anillo varían, pero sus componentes principales suelen ser los mismos. A continuación se indican los principales componentes de un cambient de red en anillo estándar:
- Unidad principal
Interruptor de carga: Desconecta la corriente de carga normal.
Interruptor automático: Aísla la corriente de cortocircuito y las condiciones anormales de funcionamiento, garantizando la seguridad del equipo y del personal.
Aislador: Proporciona un punto de desconexión claramente visible durante el mantenimiento.
Interruptor de puesta a tierra: Pone a tierra la línea de forma fiable durante el mantenimiento, garantizando un funcionamiento seguro.
Sistema de barras colectoras: Conecta las distintas unidades de conmutación y transmite energía.
- Unidad auxiliar
Transformador de intensidad y transformador de tensión: Proporciona medición y protección.
Unidad de control y protección: Como relés y terminales inteligentes.
Módulo de comunicación remota: Soporta el intercambio de datos con el centro de despacho.
- Método de envolvente y aislamiento
Las RMU se clasifican principalmente en función del método de aislamiento:
RMU con aislamiento de aire (AIS)
RMU con aislamiento de gas (GIS), que suele utilizar gas SF6
RMU con aislamiento sólido (SIS), una nueva tendencia medioambiental
- Comparación de los métodos habituales de aislamiento de RMU
| Tipo de aislamiento | Características | Ventajas | Desafíos |
| AIS (Aparamenta aislada en aire) | Utiliza el aire como medio aislante | Bajo coste, estructura sencilla | Huella más grande, afectada por el medio ambiente |
| GIS (Aparamenta aislada en gas) | Utiliza gas SF6 | Tamaño compacto, alta fiabilidad | El SF6 es un gas de efecto invernadero que requiere vigilancia |
| SIS (Aparamenta de aislamiento sólido) | Utiliza materiales sólidos | Ecológico, sin mantenimiento | Mayor coste inicial, tecnología en evolución |
¿Cómo funciona un Cambient de Red Anular?
El principio de funcionamiento de una RMU se basa en "alimentación en anillo + aislamiento rápido de fallos". Su proceso central es el siguiente:
- Funcionamiento normal
La energía entra en la RMU desde la fuente de alimentación principal y se distribuye a cada circuito derivado a través de la barra colectora.
Todos los interruptores de carga y disyuntores están cerrados, lo que garantiza una distribución uniforme de la energía.
- Cuando se produce un fallo local
El dispositivo de protección por relé detecta un flujo de corriente anormal y dispara automáticamente el disyuntor.
La sección defectuosa se aísla, mientras que el resto de líneas siguen funcionando y el suministro eléctrico no se ve afectado.
- Fuente de alimentación de reserva
Los despachadores pueden conectar la alimentación de reserva a la red en anillo de forma remota o local, lo que mejora aún más la continuidad del suministro eléctrico.
Este principio permite a la RMU proporcionar tanto protección rápida como alimentación redundante dentro del sistema eléctrico.
¿Cuáles son los métodos de instalación de los cambientes de red Ring?
Los métodos de instalación de Ring Network Cambient varían en función del escenario y el entorno:
- Instalación interior
Se utiliza habitualmente en salas de distribución, salas de equipos y espacios subterráneos.
Requiere una buena ventilación y protección contra la humedad y el polvo.

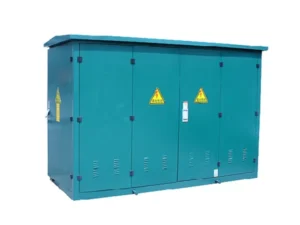

2. Instalación exterior
Con un diseño totalmente cerrado, esta unidad es resistente a la lluvia, al polvo y a la corrosión.
Es común encontrarla en los bordes de las carreteras, en zonas residenciales y en centrales eléctricas de nueva energía.
- Integración de subestaciones modulares
Las RMU se integran con transformadores y aparamenta de baja tensión para crear una "subestación prefabricada", apta para un despliegue rápido.
- Instalación subterránea
En zonas urbanas con gran densidad de cableado, las RMU pueden instalarse en pozos subterráneos, lo que ahorra espacio.
¿Apoya el control remoto inteligente y la reducción de emisiones de carbono?
Con el avance de las redes inteligentes y la estrategia de "doble carbono", las RMU adoptan cada vez más funciones inteligentes y ecológicas:
- Mando a distancia inteligente
Las operaciones de conmutación remota se habilitan a través de sistemas SCADA o plataformas IoT.
Admite la supervisión de la potencia en tiempo real, la localización de averías y el análisis de la carga.
Reduce las inspecciones manuales y mejora la eficacia.
- Reducción de las emisiones de carbono y protección del medio ambiente
Las nuevas RMU utilizan aislamiento sólido o al vacío, sustituyendo gradualmente el gas SF6, que tiene un elevado efecto invernadero.
La gestión precisa de la carga reduce el consumo ineficiente de energía.
Apoya la integración de nuevas fuentes de energía y promueve la transmisión de energía ecológica. Por tanto, las unidades principales de anillo (RMU) no son solo equipos de energía, sino también un apoyo crucial para las ciudades inteligentes y los objetivos de neutralidad de carbono.
Principales ámbitos de aplicación de los armarios de red en anillo
Las RMU tienen una amplia gama de aplicaciones:
Redes eléctricas urbanas: salas de distribución, comunidades residenciales y complejos comerciales.
Parques industriales: fábricas, bases de almacenamiento y parques logísticos.
Transporte ferroviario: metro, tren de alta velocidad y sistemas de alimentación de trenes ligeros.
Proyectos energéticos: parques eólicos, centrales fotovoltaicas y plantas de almacenamiento de energía.
Infraestructuras: hospitales, aeropuertos, puertos y centros de datos.
Funciones principales de los armarios de red en anillo
Mejorar la fiabilidad del suministro eléctrico
Garantizar una distribución segura de la energía
Aliviar la presión de la distribución de energía
Apoyar el desarrollo de redes inteligentes y nuevas fuentes de energía
Reducción de los costes de mantenimiento y explotación
Guía de uso y mantenimiento del armario de red en anillo
Para garantizar el funcionamiento estable a largo plazo de las unidades principales de anillo, deben seguirse los siguientes principios de mantenimiento:
- Inspecciones periódicas
Comprobar el buen funcionamiento de los interruptores
Compruebe el estado del aislamiento y la integridad de la conexión a tierra
- Gestión medioambiental
Mantenga la ventilación y la limpieza para evitar la acumulación de humedad y polvo.
Realice periódicamente un tratamiento anticorrosión en los armarios de exterior.
3. Aplicaciones de supervisión inteligente
Utiliza sensores y sistemas de supervisión para controlar la temperatura, la corriente y la tensión en tiempo real.
Predecir peligros potenciales mediante el análisis de big data.
- Normas de funcionamiento
Las operaciones de cierre y apertura deben ajustarse estrictamente a los procedimientos de funcionamiento eléctrico.
El mantenimiento debe seguir el proceso de tres pasos "corte de corriente - comprobación eléctrica - puesta a tierra".
Conclusión
Los armarios de red en anillo, como componente crucial de los sistemas eléctricos modernos, no solo mejoran la fiabilidad del suministro eléctrico, sino que también sientan unas bases sólidas para el desarrollo de las redes inteligentes y la energía verde. En el futuro, con la adopción generalizada de la tecnología de aislamiento sólido, las aplicaciones IoT y el control remoto inteligente, las unidades principales de anillo serán aún más respetuosas con el medio ambiente, inteligentes y eficientes.
