Wie funktioniert ein Stromkreisunterbrecher?

Leistungsschalter sind zentrale Komponenten in Stromversorgungssystemen. Möchten Sie wissen, wie Leistungsschalter funktionieren und wie man sie richtig einsetzt? In diesem Artikel finden Sie einen detaillierten Leitfaden zur Verwendung von Leistungsschaltern und Vorsichtsmaßnahmen, der Ihnen helfen kann, sie besser zu verstehen und sicher zu verwenden!

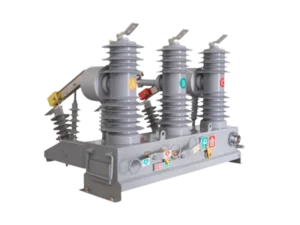

Was ist ein Stromkreisunterbrecher?

A Stromkreisunterbrecher ist ein elektrisches Schutzgerät, das bei einer Anomalie in einem Stromkreis (z. B. Überlast, Kurzschluss oder Leckage) automatisch die Stromzufuhr unterbricht und so Geräte, Leitungen und Personal schützt. Im Gegensatz zu Sicherungen können Schutzschalter wiederverwendet werden und lassen sich nach einer Auslösung manuell oder automatisch zurücksetzen, ohne dass Komponenten ausgetauscht werden müssen.

Aufgrund ihres Aufbaus und ihrer Funktion werden Leistungsschalter häufig in den folgenden Szenarien eingesetzt:

Hausverteilerkästen (z. B. Schutzschalter)

Energiesteuerungssysteme für gewerbliche Gebäude

Elektrische Steuerungssysteme für industrielle Produktionslinien

Hochspannungsanlagen wie Umspannwerke und Fotovoltaikanlagen

Leistungsschalter sind nicht nur Kernkomponenten von Stromverteilungssystemen, sondern auch die erste Verteidigungslinie für moderne elektrische Sicherheit.

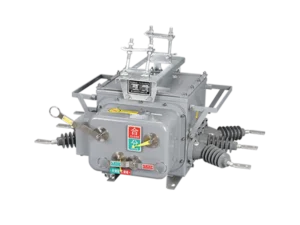

Wie funktionieren die Schutzschalter?

Ein Stromkreisunterbrecher nutzt eine Kombination aus thermischen und elektromagnetischen Mechanismen, um den Stromkreis schnell zu aktivieren und zu unterbrechen, wenn er einen anormalen Stromfluss feststellt. Sein Funktionsmechanismus ist folgendermaßen:

Schutzschalter haben eine Reaktionszeit von nur wenigen Millisekunden und verhindern effektiv Verbrennungen, überhitzte Leitungen und Brände.

Wie tausche ich einen Stromkreisunterbrecher aus?

Das Auswechseln eines Schutzschalters erfordert Sicherheitsmaßnahmen und wird von einem qualifizierten Elektriker empfohlen. Die grundlegenden Schritte sind wie folgt:

Schalten Sie zunächst die Hauptstromversorgung aus: Stellen Sie sicher, dass alle Schalter im Verteilerkasten ausgeschaltet sind.

Bestätigen Sie das Modell und die Spezifikationen: Vergewissern Sie sich, dass der neue Schutzschalter kompatibel ist und dass der Nennstrom, die Anzahl der Pole und die Montageart mit dem ursprünglichen Schutzschalter übereinstimmen.

Entfernen des alten Schutzschalters:

Entfernen Sie zunächst die Schrauben oder Schienenbefestigungen und öffnen Sie den Zählerkasten.

Entfernen Sie die ankommenden und abgehenden Drähte.

Wiedereinschalten des neuen Leistungsschalters:

Schließen Sie die ankommenden (oben) und abgehenden (unten) Drähte ordnungsgemäß an.

Befestigen Sie den Schutzschalter hier an der Schiene oder an den Schraubenlöchern und stellen Sie sicher, dass er fest sitzt.

Stromversorgung wiederherstellen und Betrieb testen.

Vorsicht! Eine unsachgemäße Installation kann schwerwiegende Folgen haben, z. B. Lichtbogenbildung, Feuer und Geräteschäden. Versuchen Sie diesen Vorgang nur, wenn Sie ein qualifizierter Techniker sind.

Wie setzt man einen Stromkreisunterbrecher zurück?

Wenn ein Schutzschalter ausgelöst wurde, können Sie ihn selbst zurücksetzen, indem Sie die folgenden Schritte ausführen:

Schalten Sie alle nachgeschalteten Geräte aus, um eine plötzliche Auslösung zu verhindern.

Drücken Sie den Schalter ganz nach unten (Position OFF) und dann nach oben in die Position ON. Schalten Sie den Stromkreis wieder ein, um zu prüfen, ob der Stromkreis ordnungsgemäß funktioniert.

Lässt sich der Schutzschalter auch nach mehreren Versuchen nicht zurücksetzen, liegt möglicherweise ein Schaltkreisproblem oder ein defekter Schutzschalter vor, der so bald wie möglich untersucht oder ausgetauscht werden sollte.

Wie prüft man einen Stromkreisunterbrecher?

Allgemeines Prüfverfahren:

Drücken Sie die Prüftaste "T" (verfügbar bei Schutzschaltern mit Fehlerstromschutz). Wenn er auslöst, funktioniert der Stromkreis ordnungsgemäß.

Verwenden Sie ein Multimeter, um den Durchgang zu prüfen: Prüfen Sie auf Widerstand oder Spannung.

Erweiterte Testmethode:

Wozu dient ein Stromkreisunterbrecher?

Die Hauptfunktion eines Leistungsschalters besteht darin, elektrische Unfälle zu verhindern. In modernen Stromverteilungssystemen erfüllen die Leistungsschalter mehrere Schutzfunktionen:

Verhinderung von Überlastungen durch brennende Drähte

Behebung elektrischer Kurzschlüsse

Trennen Sie die Stromversorgung für eine sichere Wartung

Begrenzung von Leckagen und Verringerung des Risikos eines Stromschlags

Dient als Steuerschalter für Abzweigstromkreise

Ein richtig konfiguriertes Leistungsschaltersystem kann Fehler automatisch erkennen und beheben, bevor sie auftreten, und so ihre Ausbreitung verhindern.

Funktionen eines Stromkreisunterbrechers

Stromschutz: Reagiert schnell auf Überstrom- und Kurzschlussbedingungen und unterbricht den Stromkreis

Thermischer Schutz: Löst aus, wenn sich die Hitze staut, und verhindert so eine Überhitzung

Elektromagnetische Auslösung: Starke magnetische Anziehungskraft löst eine Auslösung aus, um die Stromzufuhr im Falle eines plötzlichen hohen Stroms zu unterbrechen

Manuelle Steuerung: Kann als Standard-Netzschalter für Routinekontrollen verwendet werden

Leckageschutz (optional): Erkennt Stromunsymmetrien und verhindert Stromschläge

Automatischer Reset (ausgewählte Modelle): Einige Modelle verfügen über eine Selbstrückstellungsfunktion, die für bestimmte Szenarien geeignet ist

Ist es gefährlich, wenn ein Stromkreisunterbrecher wiederholt ausgelöst wird?

Häufiges Auslösen von Schutzschaltern ist ein Zeichen für eine ernsthafte elektrische Anomalie. Häufige Risiken sind:

Elektrische Brandgefahr: Überlastungen oder Kurzschlüsse, die nicht sofort behoben werden, können die Kabel entzünden.

Beschädigung des Geräts: Wiederholte intermittierende Stromzyklen können die Leiterplatten beschädigen.

Gefahr von Personenschäden: Leckagen, die nicht ordnungsgemäß beseitigt werden, können leicht zu einem Stromschlag führen.

Empfehlungen:

Versuchen Sie nicht, den Schutzschalter häufig zurückzusetzen; schalten Sie zuerst den Strom ab.

Überprüfen Sie alle Steckdosen und Geräteanschlüsse.

Wenden Sie sich an einen Elektriker, um die Verkabelung zu überprüfen oder den Schutzschalter auszutauschen.

Wie kann man feststellen, ob der Schutzschalter beschädigt ist?

Die folgenden Symptome können auf einen Ausfall des Schutzschalters hinweisen:

Keine Rückstellung nach Auslösung oder sofortige erneute Auslösung nach Rückstellung.

Keine Auslösung, auch wenn der Stromkreis eindeutig überlastet ist, was auf eine Fehlfunktion hinweist.

Die äußere Hülle kann verkohlt, rauchend oder heiß sein.

Es kann sein, dass die Prüftaste nicht reagiert oder die Auslösung verzögert wird.

Der Hebel kann locker sein oder seine Federkraft verlieren.

Ein Austausch wird alle 5-8 Jahre empfohlen, insbesondere in feuchten Umgebungen mit großen Temperaturschwankungen.

Wodurch wird ein Schutzschalter ausgelöst?

Vorsichtsmaßnahmen bei der Verwendung von Leistungsschaltern

Um die Sicherheit und die Stabilität der Geräte zu gewährleisten, sollten Sie bei der Verwendung von Schutzschaltern die folgenden Punkte beachten:

Wählen Sie das Zubehör mit der richtigen Kapazität: Wählen Sie den für den Stromverbrauch geeigneten Nennstrom anhand des tatsächlichen Stromverbrauchs.

Stellen Sie sicher, dass die Installation ordnungsgemäß erfolgt: Vergewissern Sie sich, dass die Verdrahtung sicher und standardisiert ist, die richtige Polarität aufweist und keine Funkenbildung auftritt.

Vermeiden Sie feuchte Umgebungen: Feuchtigkeit kann zu Leistungsverlusten führen, daher sollten Sie die Dichtungen nachziehen.

Von Wärme- und Vibrationsquellen fernhalten: verhindern, dass interne Komponenten altern oder sich lockern, was zu unnötigen Sicherheitsproblemen führen kann.

Regelmäßige Prüfung und Inspektion: Es wird empfohlen, die Testtaste alle drei Monate zu drücken, um zu prüfen, ob sie normal reagiert.

Vermeiden Sie außerdem häufiges Umschalten, um Kontaktverschleiß und eine verkürzte Lebensdauer zu vermeiden.

Schlussfolgerung

Als zentrale Komponente moderner elektrischer Systeme erfüllen Leistungsschalter nicht nur grundlegende Funktionen der Stromabschaltung, sondern schützen vor allem Leben und Eigentum in kritischen Momenten. Ob in einem Verteilerkasten im Haushalt oder in einer großen Industrieanlage, die richtige Konfiguration und der richtige Einsatz von Leistungsschaltern sind entscheidend. Zhengrui zur Beratung!
