Was ist ein Hochspannungs- und Niederspannungskomplettset?

Komplette Hoch- und Niederspannungsanlagen nehmen einen wichtigen Platz in der modernen Elektrotechnik ein, da sie für die sichere und effiziente Energieverteilung in allen Industriezweigen verantwortlich sind.

Sie werden als komplette Schaltanlagen bezeichnet, weil sie elektrische Komponenten wie Leistungsschalter, Trennschalter, Steuergeräte, Schutzrelais und Überwachungseinheiten in einer modularen Lösung integrieren.

Ein Ingenieur oder ein Projektleiter, der eine sichere und kosteneffiziente elektrische Infrastruktur entwickeln will, muss verstehen, was diese kompletten Sets bedeuten und wie sie sich von einfachen Verteilerschränken unterscheiden.

Dieser Artikel gibt einen Überblick über Hoch- und Niederspannungs-Komplettsysteme, ihre Funktionen, Anwendungen, Konstruktionsparameter, die Einhaltung internationaler Normen und künftige Trends im Bereich der intelligenten und digitalen Energieverteilung.

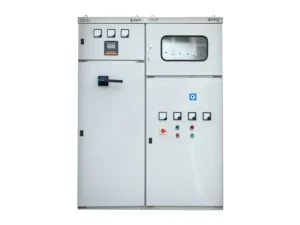

Was ist ein Hochspannungs- und Niederspannungs-Komplettset?

A Hochspannungs- und Niederspannungskomplettset bezieht sich auf Schutz-, Schalt- und Steuergeräte als integriertes System innerhalb eines Gehäuses (Tresors).

In den meisten Fällen sorgen diese Anlagen für die nahtlose Übertragung von Strom mit einer Spannung von mehr als 1 kV (Hochspannung) und weniger als 1 kV (Niederspannung) sowie für die sichere Lieferung des Stroms an seinen Bestimmungsort.

Bietet keine einzelnen Verteilerschränke oder Schalttafeln, sondern eine systematische Integration aller für die Energieverteilung erforderlichen Komponenten. Sicherheit, Überwachung und Automatisierung Standardisierte Module Maßgeschneidert für verschiedene Branchen und Umgebungen.

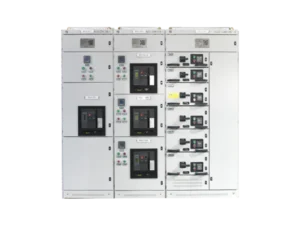

Hauptfunktionen von Hoch- und Niederspannungs-Komplettsets

Sie umfassen:

• Stromverteilung - Gleichmäßige Lieferung vom Netz oder Stromaggregat zu den nachgeschalteten Verbrauchern.
• Schalten und Steuern - Sicheres Ausschalten oder Ändern des Pfades für jeden Stromkreis.
• Schutz - Überstrom-, Kurzschluss-, Überlast- und Leckageschutz.
• Überwachung und Messung - Überwachung von Spannung, Strom, Frequenz und Netzqualität.
• Automatisierung - Umfasst intelligente Funktionen wie Fernsteuerung, Unterstützung bei der Fehlerdiagnose und vorausschauende Wartung.
• Sicherheitsverriegelung - Sie verhindert Fehlbedienungen und stellt sicher, dass der Betrieb in Übereinstimmung mit den Protokollen durchgeführt wird.

Hoch- und Niederspannungs-Komplettsysteme sind so etwas wie das Nervensystem der modernen Energieinfrastruktur.

Wichtige Anwendungsindustrien

Komplette Hoch- und Niederspannungsanlagen sind in allen Branchen weit verbreitet, in denen eine sichere und zuverlässige Stromversorgung von grundlegender Bedeutung ist. Zu den wichtigsten Anwendungsbereichen gehören:

• Produktionsanlagen (Textilien, Stahl, Zement, Chemikalien).
• Energie und Versorgungsunternehmen (Kraftwerke, Anlagen für erneuerbare Energien).
• Bauwesen und Immobilien (Wohnkomplexe, Bürogebäude, Geschäftszentren).
• Verkehrsknotenpunkte (Flughäfen, Eisenbahnen, U-Bahnen).
• Gesundheitswesen und Rechenzentren (kritische Umgebungen, die eine unterbrechungsfreie Stromversorgung erfordern).
• Öl, Gas und Bergbau (raue Bedingungen, die hohe Zuverlässigkeit und Sicherheit erfordern).

Ihre Anpassungsfähigkeit macht sie sowohl für industrielle als auch für kommerzielle Projekte unverzichtbar.

Mainstream-Technologie-Routen

Mit der Weiterentwicklung der Energietechnik umfassen die HV/LV-Komplettsets jetzt verschiedene Technologiepfade:

• Konventionelle mechanische Schaltanlagen - alt, aber bewährt und immer noch weit verbreitet.
• Gasisolierte Schaltanlagen (GIS) - dicht und sicher für hohe Spannungen.
• Luftisolierte Schaltanlagen (AIS) - Kostengünstig im Betrieb, einfach in der Wartung.
• Smart Gear - Mit Sensoren, digitalen Messgeräten und sprechenden Teilen. Modulare und ausziehbare Bauten - Schnelles Austauschen und einfaches Wachstum.

Die Wahl der richtigen Option hängt von Faktoren wie der benötigten Spannungsklasse, den Umgebungsbedingungen und Ihren Anforderungen ab.

Geeignete Installationsorte

Komplette Hoch- und Niederspannungsanlagen werden in der Regel eingebaut:

• Umspannwerke - Zur Verbindung von Übertragungsleitungen mit der lokalen Verteilung.
• Industrieanlagen - in der Nähe von schweren Maschinen und Produktionslinien.
• Gewerbliche Komplexe - Zur Verwaltung der gebäudeweiten Stromverteilung.
• Farmen für erneuerbare Energien - für Solar-, Wind- und Wasserkraftprojekte.
• Unterirdische Anlagen - Wenn kompakte, isolierte Systeme erforderlich sind.

Bei der Auswahl des Standorts werden Sicherheitsabstand, Belüftung, Umweltverträglichkeit und Zugänglichkeit berücksichtigt.

Unterschiede zwischen HV/LV-Komplettanlagen, Verteilerschränken und Schaltschränken

Obwohl sie oft verwechselt werden, handelt es sich um unterschiedliche Systeme:

Zusammenfassend lässt sich sagen, dass komplette Sets umfassender sind und als Rückgrat elektrischer Systeme dienen, während Schränke Untersets sind, die bestimmte Aufgaben erfüllen.

Technische Parameter: Spannung, Stromstärke und Kurzschlusskapazität

Typische Spezifikationen sind:

• Nennspannung:

Niederspannung: 0,4 kV - 1 kV

Hochspannung: 3,6 kV - 40,5 kV (manchmal bis zu 110 kV)

• Nennstrom:

Von Hunderten von Ampere (NS) bis zu mehreren Tausend Ampere (HS).

• Kurzschluss-Ausschaltvermögen:

Bereich von 25 kA bis 63 kA je nach Systemanforderungen.

Diese Parameter bestimmen die Tragfähigkeit, die Sicherheitsreserven und die Fehlertoleranz.

Intelligente Überwachung und Fernbetrieb

Heutige HV/LV-Baugruppen beinhalten das intelligente Netz:

• Cloud- oder SCADA-Systeme für die Fernüberwachung,
• Vorausschauende Wartung zur Anzeige von Verschleißteilen,
• IoT-Sensoren, die Spannung, Temperatur und Vibration in Echtzeit anzeigen,
• Mobile Anwendungen für Ingenieure, die unterwegs sind.

Die Umstellung führt zu einer verbesserten Zuverlässigkeit und minimiert Zeitverluste.

Schutzstufen: IP-Bewertung, Wetterbeständigkeit und Brandsicherheit

Die Hoch- und Niederspannungs-Komplettsets sind so gebaut, dass sie anspruchsvollen Umgebungen standhalten:

• Schutzart (IP-Rating) - Üblicherweise IP30 bis IP65, je nach Installation.
• Witterungsbeständigkeit - Geräte für den Außenbereich sind häufig mit Korrosionsschutzbeschichtungen und UV-Schutz ausgestattet.
• Feuerbeständigkeit - Flammenhemmende Materialien und Störlichtbogenschutz gewährleisten die Einhaltung der Brandschutznormen.

Diese Eigenschaften sind besonders wichtig für Umspannwerke im Freien und für Installationen an der Küste.

Modularisierung und Anpassung

Ein zeitgemäßes Komplettset zeichnet sich durch Modularität und Anpassungsfähigkeit aus:

• Skalierbare Module können bei steigendem Bedarf erweitert werden. Kundenspezifische Sammelschienen-Layouts für einzigartige Standortkonfigurationen.
• Branchenspezifische Anpassungen (z. B. Bergbau, Schifffahrt, Öl und Gas).
• OEM-Branding und Designvarianten für die Projektintegration.

Diese Flexibilität bietet Gemeinsamkeiten zwischen standardisierten Projekten und Anwendungen mit höchstem Spezialisierungsgrad.

Installations- und Wartungsanleitung

Eine ordnungsgemäße Installation und Instandhaltung gewährleistet Sicherheit und eine lange Nutzungsdauer:

• Standortvorbereitung - Sorgen Sie für ein solides Fundament, Erdung und Belüftung.
• Montage und Verdrahtung - Befolgen Sie die IEC- und lokalen Normen für eine korrekte Verdrahtung.
• Inbetriebnahmetests - Durchführung von Isolationswiderstands-, Hochspannungsfestigkeits- und Funktionstests.
• Routinewartung - Prüfen Sie regelmäßig Sammelschienen, Relais, Isolierung und Unterbrecher.
• Ersatzteilmanagement - Halten Sie wichtige Teile wie Schütze und Relais auf Lager.

Die regelmäßigen Wartungszyklen liegen zwischen 6 Monaten und 1 Jahr, abhängig von den Lastbedingungen.

Häufig gestellte Fragen (FAQ)

1. Entsprechen die HV/LV-Komplettsets den Normen?

Ja. Die meisten Hersteller konstruieren gemäß den IEC-, GB-, CCC-, CE- und ISO-Zertifizierungen.

2. Verfügen sie über Verriegelungs- und Fehlbedienungsschutzsysteme?

Auf jeden Fall. Mechanische und elektrische Verriegelungen verhindern unsichere Schaltfolgen.

3. Wie sieht es mit der Lebensdauer und der Zuverlässigkeit aus?

Die typische Lebensdauer liegt bei ordnungsgemäßer Wartung bei 20-30 Jahren, wobei die MTBF (Mean Time Between Failures) die industriellen Anforderungen übertrifft.

4. Ist die Installation und Inbetriebnahme vor Ort einfach?

Ja. Das modulare Design ermöglicht eine Plug-and-Play-Montage mit reduzierter Installationszeit.

5. Was ist der Wartungszyklus?

Routineinspektionen alle 6-12 Monate und vorbeugende Überholungen alle 3-5 Jahre.

6. Unterstützen sie eine intelligente Fehlerdiagnose?

Ja, intelligente Versionen verfügen über Selbstdiagnose- und Frühwarnfunktionen.

Schlussfolgerung

Hochspannungs- und Niederspannungskomplettsets sind integrierte intelligente Systeme, die eine sichere, stabile und energieeffiziente Energieversorgung für jede Art von Industrie garantieren. Mit modularen Systemen, weltweiter Normkonformität, modernster Überwachung und umfangreichen Schutzmaßnahmen haben diese Kits ihren Weg in moderne Elektroinstallationen gefunden.

Im Zuge der Entwicklung hin zu intelligenten Stromnetzen, der Integration erneuerbarer Energien und digitalem Energiemanagement werden sich die Hoch- und Niederspannungs-Komplettsysteme weiter entwickeln und nicht nur Verteilung und Schutz, sondern auch datengesteuerte Intelligenz und vorausschauende Zuverlässigkeit bieten.
